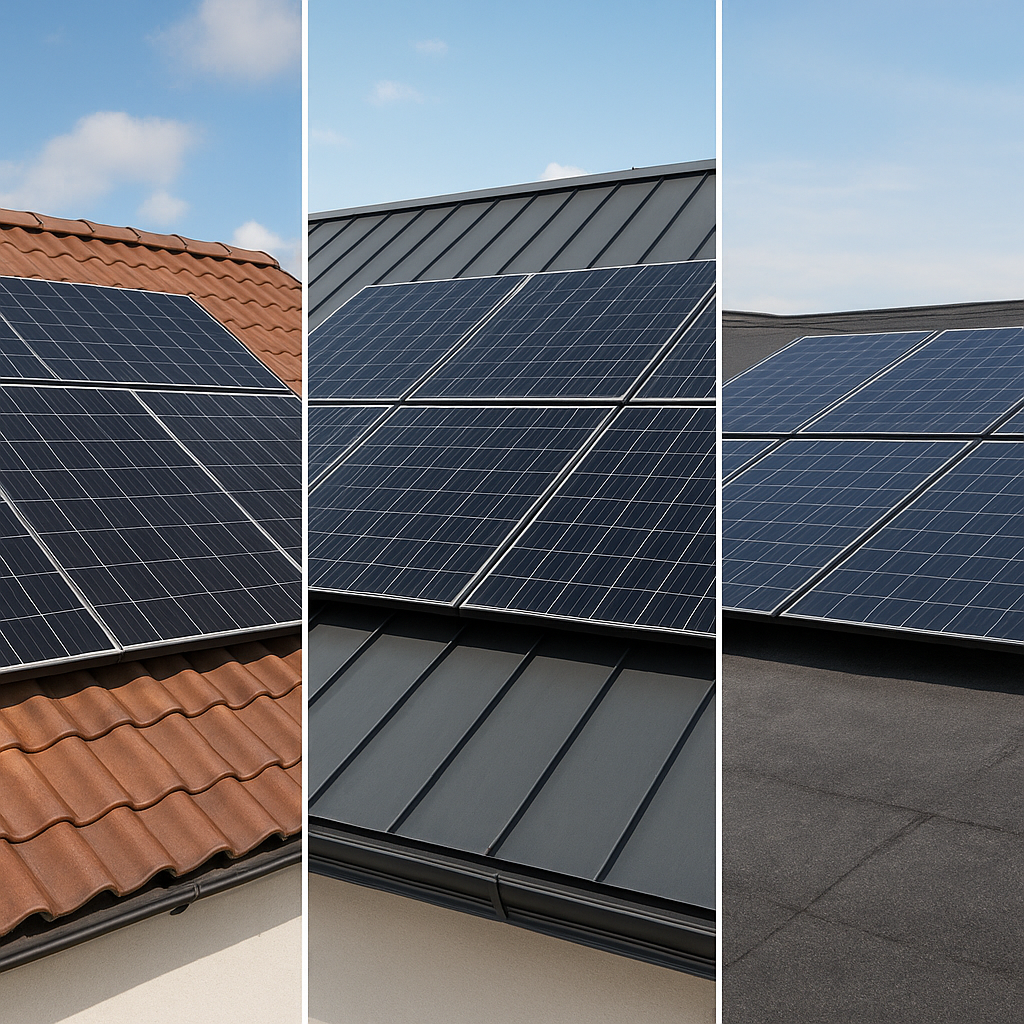

Jak wygląda instalacja PV na dachach z dachówki, blachy i papy stanowi kluczowy element planowania inwestycji w fotowoltaikę dla budynków mieszkalnych i komercyjnych. W poniższym artykule omówione zostaną różne typy pokryć dachowych, najważniejsze komponenty systemu oraz etapy montażu i uruchomienia instalacji, a także zasady dalszej eksploatacji.

Wybór pokrycia dachowego a instalacja fotowoltaiczna

Dobór odpowiedniego systemu montażowego zależy przede wszystkim od rodzaju pokrycia dachowego. Każdy materiał wymaga indywidualnego podejścia, aby zapewnić stabilność, trwałość i optymalną moc modułów. Poniżej zaprezentowano analizę dla trzech najpopularniejszych rodzajów dachów.

Instalacja na dachówkach ceramicznych i cementowych

• Specyfika pokrycia: dachówki są cięższe i mają wyraźne przetłoczenia.
• Systemy szynowe i uchwyty regulowane dostosowują się do układu dachówek.
• Wykorzystanie specjalnych kołków rozporowych i podkładek uszczelniających, które minimalizują ryzyko przecieków.
• Podniesienie dachówek w miejscach montażu wsporników, aby zachować ciągłość pokrycia i właściwy spadek odprowadzania wody.

Instalacja na blachodachówce i panelach stalowych

• Blacha trapezowa i falista wymaga mocowań śrubowych lub zaciskowych bez przekłuwania arkusza.
• Stosowanie profili nośnych montowanych bezpośrednio do konstrukcji dachowej, użycie uszczelek EPDM.
• Optymalizacja rozmieszczenia, aby zachować estetykę i nie ograniczać możliwości wentylacji pod pokryciem.

Instalacja na papa

• Papa termozgrzewalna lub samoprzylepna — kluczowa jest jakość podkładu i warstwa ochronna.
• Montaż przy użyciu systemów balastowych lub lekkich konstrukcji z przykręcanymi wspornikami.
• Zabezpieczenie przed uszkodzeniami termicznymi podczas montażu za pomocą mat ochronnych.

Kluczowe elementy systemu fotowoltaicznego

Kompleksowa instalacja PV składa się z kilku głównych komponentów, które muszą być dobrane pod kątem parametrów technicznych i warunków eksploatacji budynku.

Moduły fotowoltaiczne

• Panele monokrystaliczne i polikrystaliczne różnią się sprawnością i ceną.
• Grubość szkła i ramy aluminiowej wpływa na wytrzymałość oraz wagę.
• Parametry temperaturowe: współczynniki mocy w wysokich temperaturach.

Inwerter (falownik)

• Konwersja prądu stałego na przemienny – kluczowa rola inwertera.
• Monitoring online i możliwość pracy hybrydowej z akumulatorami.
• Ochrona przeciwprzepięciowa, zabezpieczenia przeciwzwarciowe oraz funkcje komunikacyjne.

System mocowań

• Szyny montażowe, uchwyty, zaciski – materiał zwykle aluminium lub stal nierdzewna.
• Elementy uszczelniające – EPDM, butylowe podkładki.
• Optymalizacja odległości modułów od pokrycia dachowego gwarantuje lepszą wentylację i wydajność.

Okablowanie i zabezpieczenia

• Kable solarnych klas UV i UV Resistant, przewody o podwyższonej izolacji.
• Ochronniki przepięciowe DC/AC, bezpieczniki, wyłączniki awaryjne.
• Systemy uziemienia i odgromowe zgodnie z normami PN-EN.

Montaż i uruchomienie instalacji PV

Poprawnie przeprowadzony montaż i uruchomienie systemu to gwarancja globalnej efektywności energetycznej. Wykonawca powinien działać etapami.

Etap przygotowawczy

• Odbiór techniczny dachu, ocena nośności więźby i stanu pokrycia.
• Opracowanie projektu instalacji, dobór mocy i układu modułów.
• Analiza zacienienia, orientacji połaci dachowych i kąta nachylenia.

Montaż mechaniczny

• Instalacja szyn i uchwytów zgodnie z wytycznymi producenta.
• Montaż modułów fotowoltaicznych i dokręcanie zacisków z określonym momentem siły.
• Zachowanie minimalnych odległości od kalenicy i okapów.

Montaż elektryczny i odbiory

• Układanie przewodów DC, podłączanie do inwertera oraz panelu AC.
• Testy ciągłości obwodów, pomiary rezystancji izolacji i funkcjonalne sprawdzenie falownika.
• Odbiór instalacji przez uprawnioną osobę i zgłoszenie do zakładu energetycznego.

Konserwacja i monitoring pracy instalacji

Regularna konserwacja i monitoring pozwalają utrzymać instalację fotowoltaiczną w optymalnej formie przez lata.

• Okresowe mycie paneli – usuwanie zanieczyszczeń i osadów dla maksymalnej wydajności.
• Kontrola stanu uszczelek i elementów mocujących co najmniej raz w roku.
• Analiza danych z systemu monitoringu – wczesne wykrywanie spadków wydajności lub awarii.
• Serwis producenta falownika i wymiana komponentów w razie potrzeby.

Dzięki właściwemu doborowi komponentów oraz profesjonalnemu montażowi na dachach z dachówki, blachy i papy każdy użytkownik może cieszyć się z niezależnej, ekologicznej i oszczędnej energii słonecznej.
